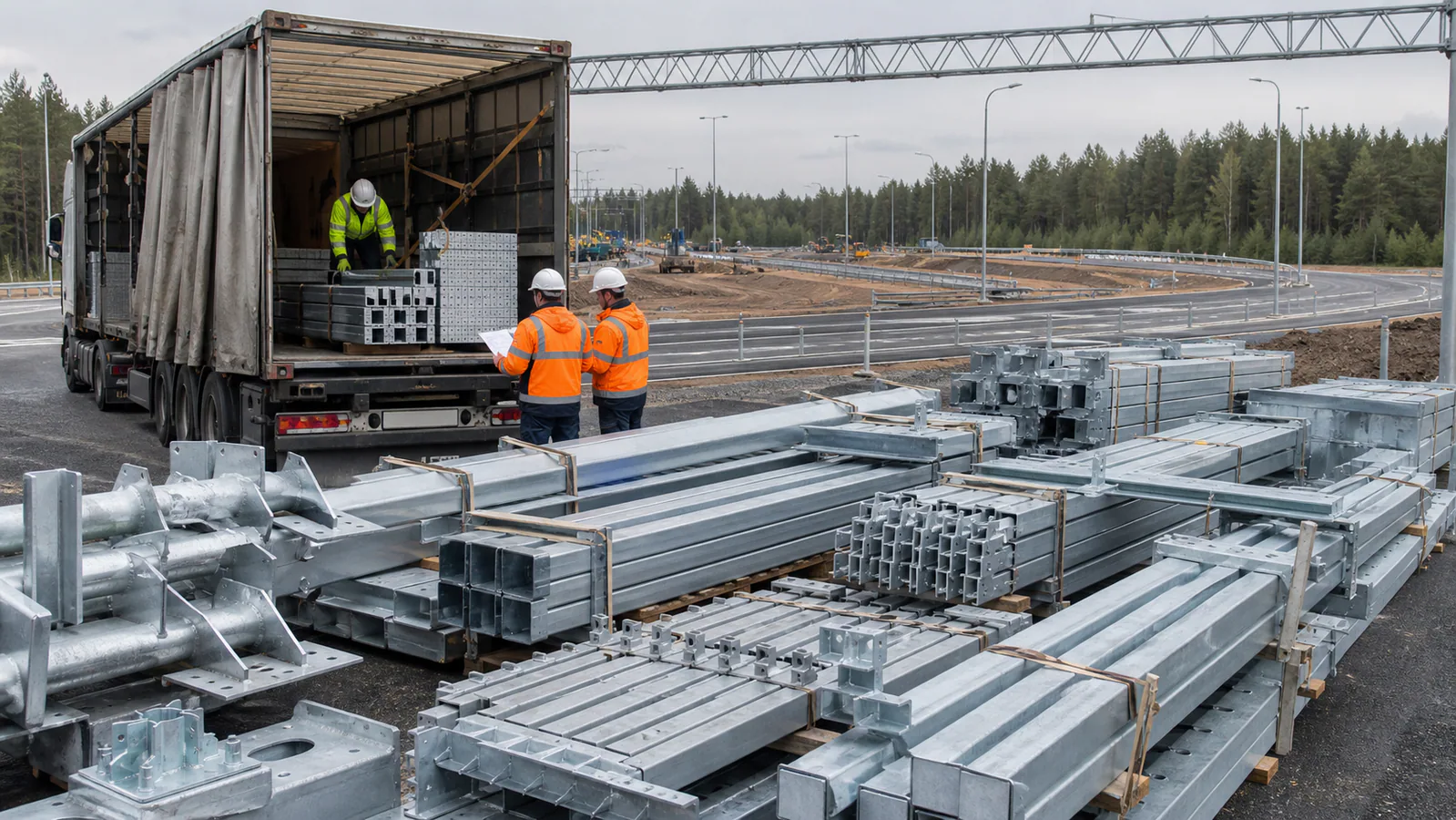

На дорожном объекте металлоконструкции редко работают поодиночке. Опора дорожного знака бесполезна без закладной детали и крепежа, шумозащитный экран нельзя собрать без стоек и соединительных элементов, а барьерная система теряет расчетные свойства, если в поставке перепутаны консоли, стойки или переходные участки. Поэтому закупка «нескольких тонн металла» почти всегда оказывается слишком грубым описанием задачи.
Комплектная поставка начинается не с погрузки готовых изделий, а с увязки проекта, спецификации и монтажной последовательности. Чем крупнее объект, тем дороже обходится одна пропущенная позиция. Недостающий элемент может весить несколько килограммов, но из-за него остановится бригада, будет перенесено перекрытие полосы и потребуется отдельная машина с завода. Именно поэтому заказчику важно оценивать не только цену за тонну, но и способность производителя управлять номенклатурой.
Для первичного понимания состава изделий удобно изучить раздел с металлоконструкциями для дорожной инфраструктуры. Но реальный заказ всегда нужно собирать по рабочей документации конкретного объекта: одинаковые по названию элементы могут отличаться геометрией, способом крепления, маркой стали и системой защиты.
Что означает комплектность на дорожном объекте
В бытовом понимании комплектность — это когда привезли все позиции из счета. Для стройки этого мало. Поставка должна соответствовать проекту, быть разложена по участкам и позволять монтаж без длительной сортировки. В комплект входят не только крупные сварные изделия, но и пластины, кронштейны, крепеж, закладные детали, соединители, заглушки и другие элементы, которые легко потерять в общей массе.
Хорошая ведомость поставки связывает каждую позицию с маркой на чертеже. Если проект разделен на пикеты, захватки или этапы, эту логику полезно сохранить в упаковочных листах. Тогда мастер на площадке видит не обезличенные «стойки типа 2», а комплект для конкретного участка. Это сокращает время разгрузки и снижает риск поставить изделие не туда.
Нельзя считать комплектность только по количеству. Для повторяющихся элементов важны исполнение и ориентация. Левая и правая детали могут выглядеть похоже, но не заменять друг друга. То же относится к отверстиям, фланцам, высоте стоек и расположению ребер. Поэтому контроль по общей массе партии полезен лишь как дополнительная проверка, но не заменяет поштучную сверку марок.
Какие исходные данные нужны производителю
Надежный расчет начинается с комплекта документов, а не с фотографии или фразы «нужно примерно как на соседнем объекте». Производителю нужны рабочие чертежи, спецификации, требования к материалам и покрытию, а также информация о монтаже. Если часть решений еще согласуется, это лучше обозначить сразу. Завод сможет отделить позиции, которые можно запускать, от тех, по которым преждевременная резка металла создаст риск переделки.
Особое внимание стоит уделить узлам сопряжения. Дорожная металлоконструкция часто соединяется с железобетоном, существующим ограждением, опорой, пролетным строением или инженерной системой. Ошибка на границе двух разделов проекта встречается чаще, чем ошибка в типовой прямой детали. Например, фланец изготовлен точно по чертежу, но фактические анкеры на площадке расположены иначе. Формально завод выполнил заказ, а монтаж все равно невозможен.
До размещения заказа полезно провести короткую техническую сверку. На ней заказчик, проектировщик, производитель и монтажная организация уточняют пять вещей: какие чертежи являются актуальными, кто согласует изменения, какие размеры проверяются по месту, как разбивается поставка и какие документы должны сопровождать каждую партию. Полчаса такой работы нередко экономят несколько дней на объекте.
Минимальный пакет для точного запроса
- рабочие чертежи с читаемыми марками и узлами крепления;
- спецификация с количеством, материалом и массой элементов;
- требования к сварным соединениям и контролю качества;
- система антикоррозионной защиты с подготовкой поверхности;
- график поставки, адрес объекта и ограничения по разгрузке;
- перечень исполнительной и товаросопроводительной документации.

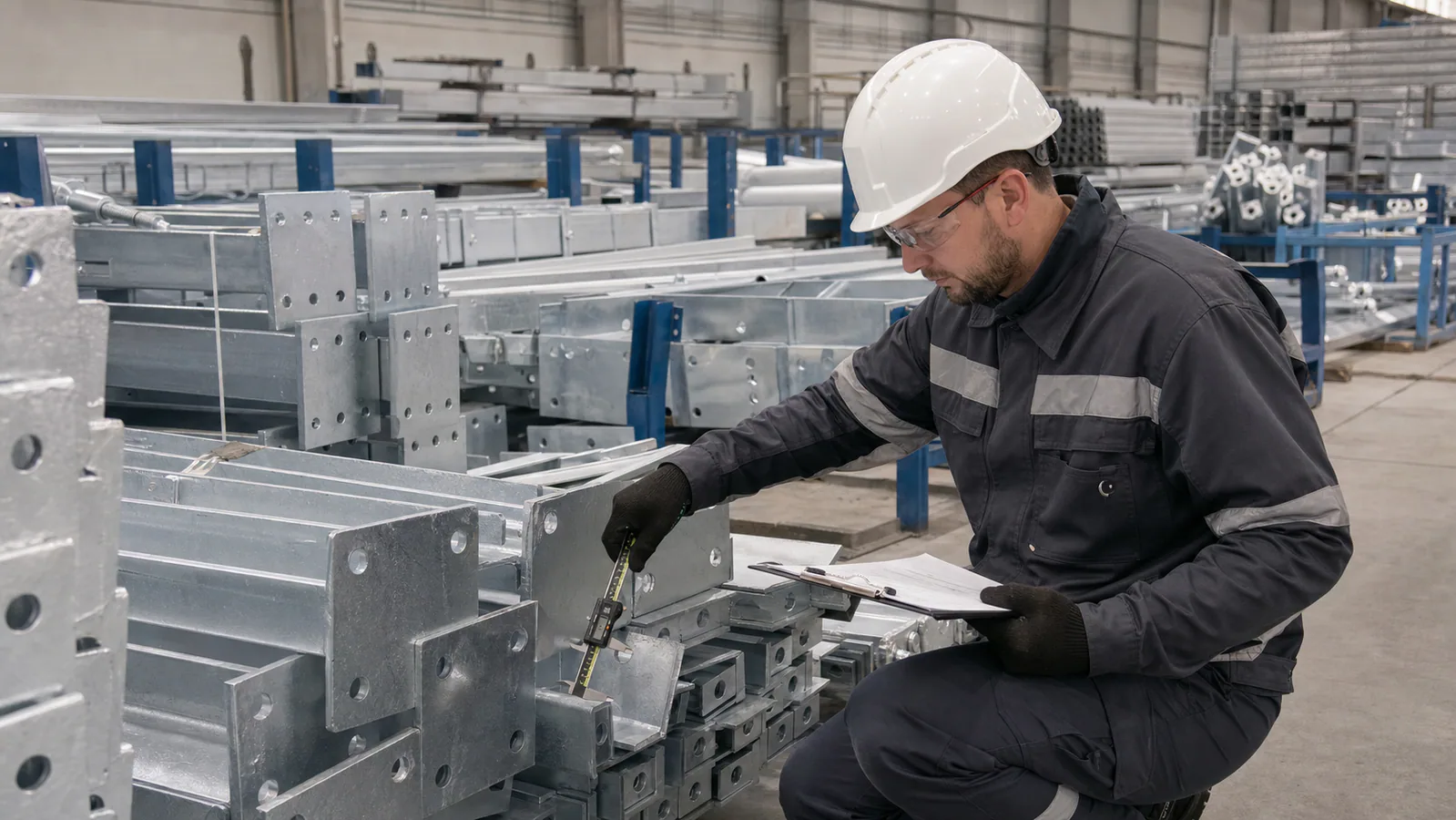

Как проверять технологичность до запуска металла
Рабочая документация описывает результат, но не всегда учитывает возможности конкретного производства. Технологическая проверка нужна, чтобы понять, как деталь будет резаться, собираться, свариваться, окрашиваться и перевозиться. Это не попытка изменить проект по удобству завода. Любое отступление согласуется, а цель проверки — заранее найти места, где заданное решение сложно выполнить стабильно.
Например, замкнутая полость после сварки может оказаться недоступной для окраски. Слишком близкие отверстия усложнят сборку, а габаритный элемент не войдет в обычный транспорт. Если эти вопросы обнаружены до производства, можно согласовать дренажные отверстия, другой порядок сборки или транспортный стык. Если после, выбор обычно сводится к дорогой переделке или неудобному компромиссу на площадке.
Технологичность особенно важна в серийных позициях. Незначительная неудобная операция, повторенная сотни раз, влияет и на срок, и на стоимость. Завод может предложить приспособление, шаблон для отверстий или контрольную сборку первого изделия. Заказчику полезно попросить отдельно зафиксировать результат проверки первой единицы, а затем запускать серию.
Маркировка, которую понимают на площадке
Маркировка должна пережить хранение, перевозку и разгрузку. Надпись маркером на свежей краске выглядит экономно только до первого дождя. Для ответственных партий используют устойчивые бирки, трафарет или другой согласованный способ, не повреждающий защитное покрытие. Марка должна читаться без распаковки, а в упаковочном листе — однозначно связываться с чертежом.

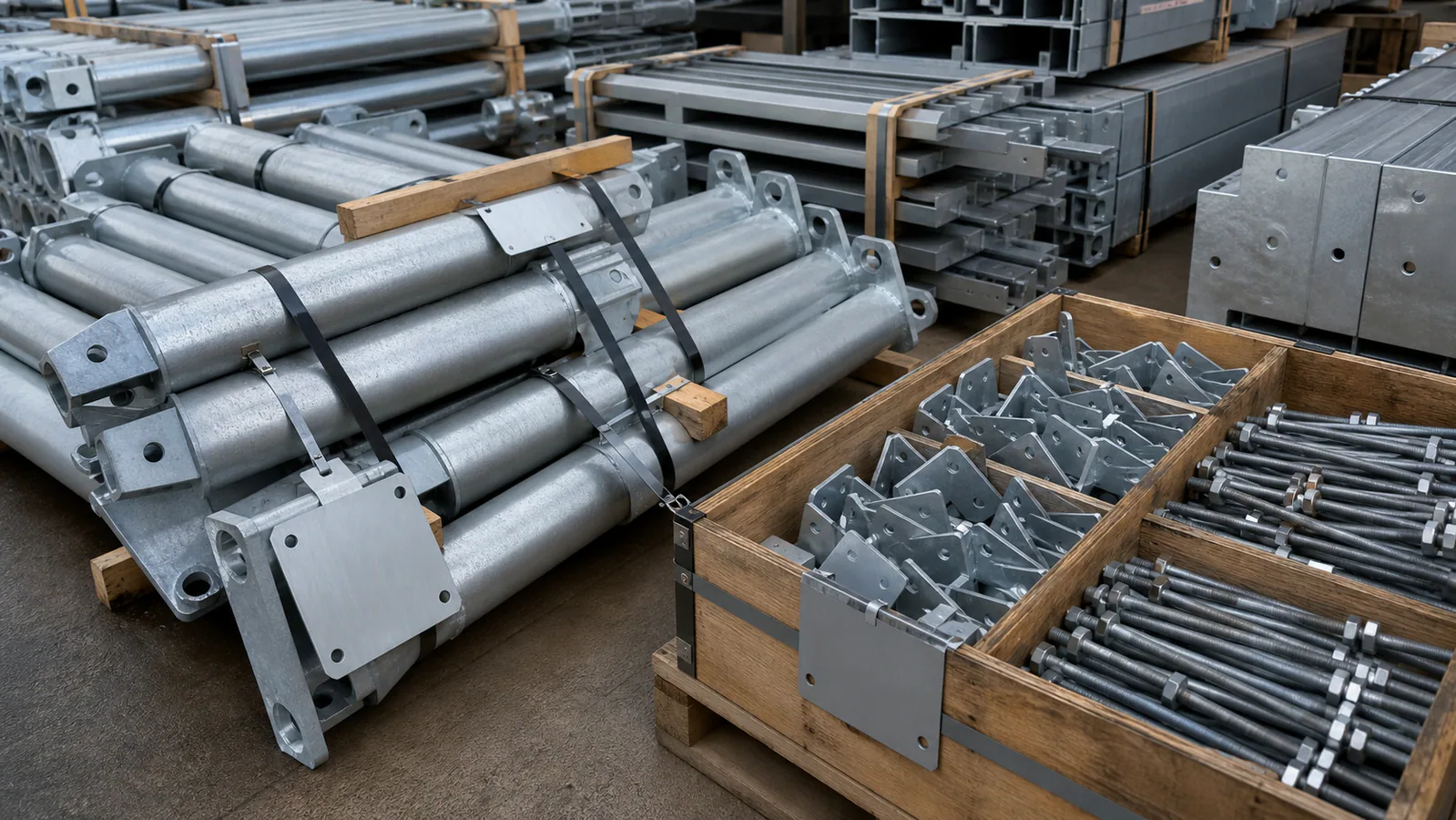

Крупные элементы маркируют поштучно, мелкие собирают в подписанные комплекты. Крепеж удобно разделять по типам и участкам монтажа, а не сваливать в одну тару. Если болты отличаются классом прочности или покрытием, визуального сходства недостаточно: упаковка и документы должны исключать случайную замену.
Практичный прием — фотографировать собранную партию перед закрытием упаковки. Фото не заменяет акт контроля, но помогает быстро разрешить спор, если на объекте не нашли мелкий комплект. На снимке должны быть видны марки, количество мест и состояние упаковки. Такой архив особенно полезен при поэтапных отгрузках.
Антикоррозионная защита: важна не только толщина слоя
Дорожные конструкции работают под осадками, в циклах замораживания и оттаивания, рядом с реагентами и загрязнением. Защитная система выбирается под среду, срок службы и возможность обслуживания. Формулировка «покрасить в серый цвет» не задает ни подготовку поверхности, ни тип материала, ни число слоев.
На приемке часто проверяют только цвет и отсутствие явных непрокрасов. Этого мало. Качество зависит от состояния металла до нанесения покрытия, соблюдения межслойной выдержки, обработки кромок и сварных швов. На сложных узлах полезно заранее определить контрольные точки, иначе измерение толщины на удобной плоской поверхности ничего не скажет о труднодоступных местах.
Упаковка окрашенных элементов должна исключать трение металла о металл. Если детали стянуты без прокладок, покрытие можно повредить еще до выезда с завода. Места строповки и опирания также продумывают заранее. Ремонт мелких повреждений на объекте возможен, но его технология и материалы должны быть согласованы, а не выбраны случайно в ближайшем магазине.

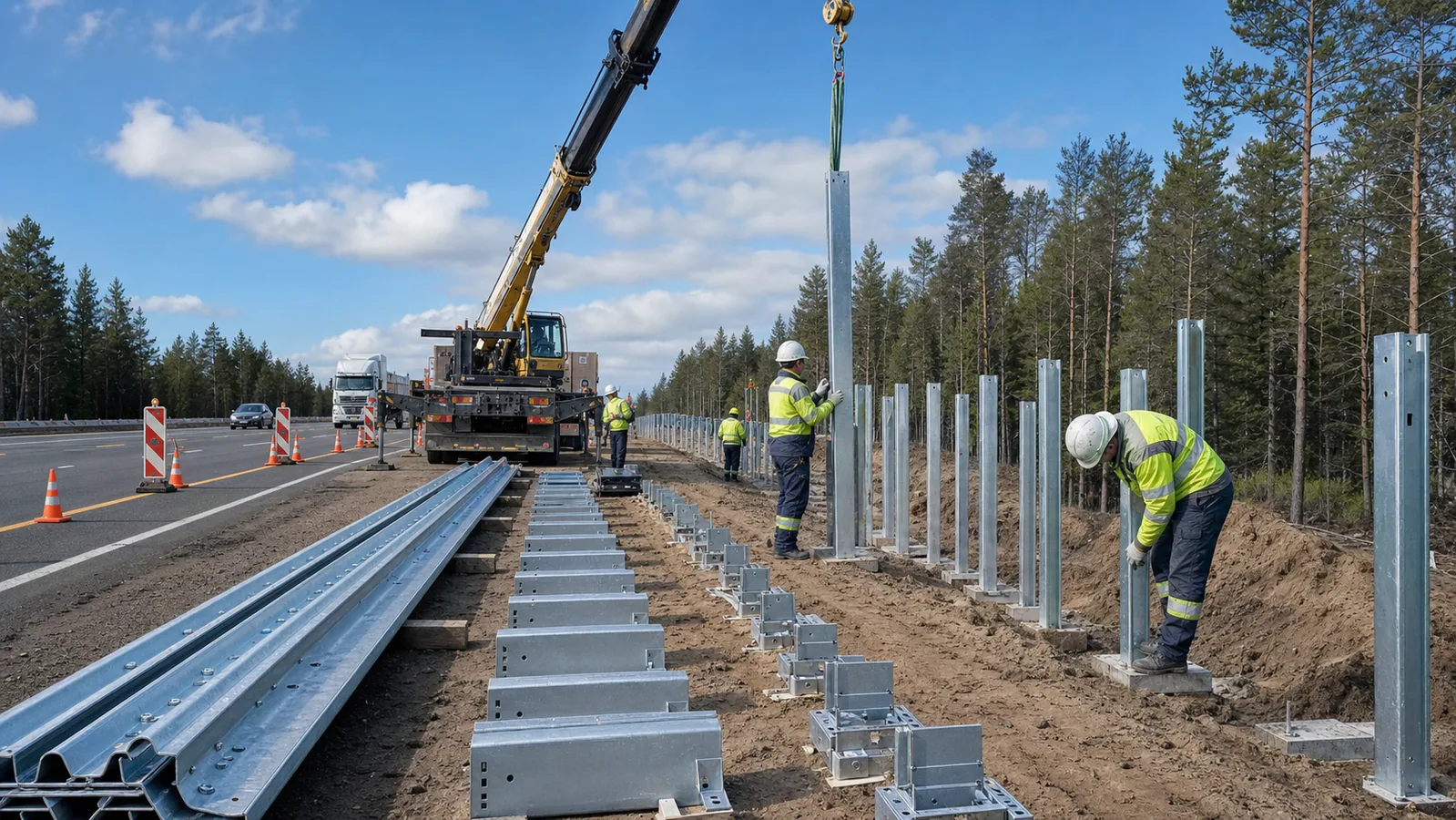

Как разбить поставку по этапам монтажа
Отгрузить все сразу удобно производству, но не всегда площадке. На линейном объекте нет свободного склада, а доступ к участкам меняется вместе с организацией движения. Если конструкции выгружены слишком рано или не в той последовательности, их приходится перекладывать, перевозить внутри объекта и повторно сортировать.
График поставки должен учитывать не только дату готовности изделий, но и реальную готовность оснований. Сначала поступают элементы, нужные для текущей захватки, затем следующие комплекты. При этом нельзя разрывать технологически связанную группу: крупная стойка без крепежа не создает монтажного фронта.
Этап Что согласовать Риск при пропуске До производства Актуальные чертежи, материалы, покрытия, узлы сопряжения Переделка уже изготовленных элементов До окраски Контроль геометрии, сварки и отверстий Дефекты окажутся скрыты покрытием До упаковки Маркировка и комплектность по участкам Сортировка и простой на площадке До отгрузки Очередность, транспорт, время разгрузки Лишние рейсы и перегрузка изделий При приемке Количество мест, состояние покрытия, документы Позднее выявление недостачи или повреждений
Входной контроль без формальности
Приемка начинается с проверки транспортных мест и документов. Если упаковка повреждена, это фиксируют до разгрузки. Затем сверяют марки и количество, осматривают покрытие, доступные сварные соединения, фланцы и отверстия. Не нужно пытаться провести на дороге полноценный заводской контроль, но очевидные несоответствия лучше обнаружить до того, как изделия разнесены по объекту.
Спорные размеры проверяют измерительным инструментом по согласованной методике. Замер «примерно рулеткой» часто создает больше вопросов, чем ответов. Для сложного узла разумно заранее указать базовые поверхности и контрольные размеры. Тогда завод и заказчик измеряют одно и то же.
Документация должна соответствовать именно поступившей партии. Сертификат на сталь без связи с изделиями мало помогает прослеживаемости. Нужны упаковочный лист, документы о качестве, а при предусмотренном проектом контроле — соответствующие акты или протоколы. Состав пакета лучше закрепить в договоре, потому что после отгрузки собирать его задним числом трудно.
Типичные ошибки заказчика и производителя
Первая ошибка — запуск по неутвержденным чертежам ради экономии времени. Иногда это оправданный управляемый риск, но чаще изменения приходят уже после резки и сварки. Вторая — отсутствие единого реестра версий. У проектировщика, снабжения и завода оказываются разные файлы с одинаковым названием.
Третья ошибка — передача логистики отдельному исполнителю без требований к строповке и креплению. Перевозчик видит груз, но не знает, какие кромки и поверхности критичны. Четвертая — приемка по массе и количеству машин. Партия может весить правильно, но содержать избыток одной марки и недостачу другой.
Наконец, нельзя переносить всю проверку на момент монтажа. Бригада должна собирать конструкцию, а не выяснять происхождение деталей и искать недостающие болты. Чем больше контрольных точек закрыто в цехе, тем спокойнее идет работа на дороге.
Что закрепить в договоре
В договоре и приложениях стоит зафиксировать состав документации, порядок согласования изменений, критерии комплектности, способ маркировки, требования к упаковке и сроки передачи уведомления об отгрузке. Отдельно описывают приемку и действия при обнаружении несоответствий: сроки ответа, способ фиксации, ремонт или замена.
Цена за тонну удобна для предварительного сравнения, но договор должен учитывать сложность номенклатуры. Партия из сотен мелких сварных кронштейнов и партия из нескольких простых балок могут иметь одинаковую массу и совершенно разную трудоемкость. Прозрачная калькуляция снижает риск, что важные операции окажутся «дополнительными» уже после запуска.

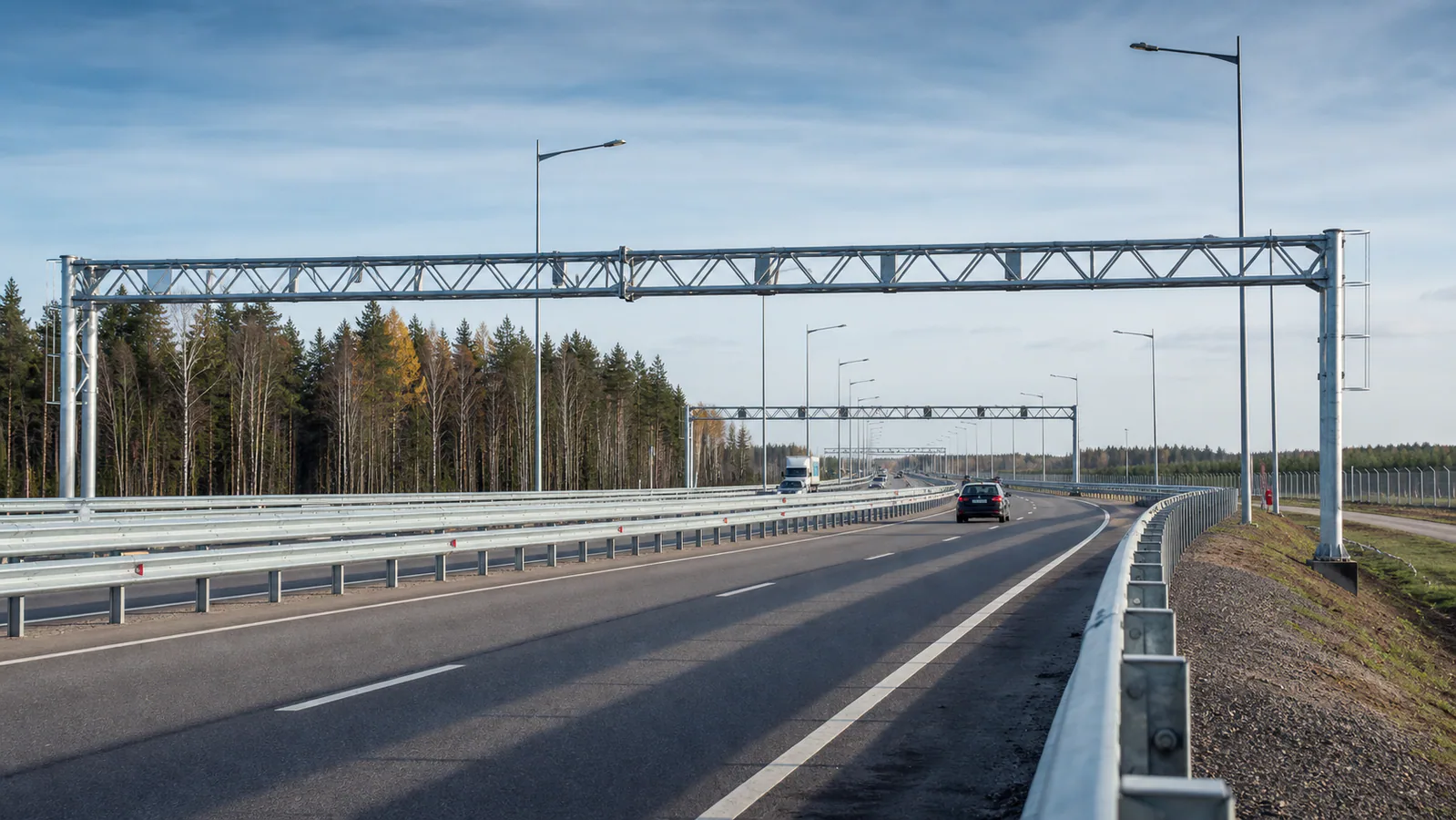

Итог
Комплектная поставка дорожных металлоконструкций — это управляемая связь между проектом, производством, логистикой и монтажом. Ее качество измеряется не количеством отгруженных тонн, а тем, может ли бригада получить нужный комплект, быстро идентифицировать детали и установить их без переделок.
Лучший результат дает простая дисциплина: единая версия документации, технологическая проверка, понятная маркировка, разбивка по участкам, защита изделий при перевозке и содержательная входная приемка. Эти меры не выглядят эффектно в коммерческом предложении, зато именно они сохраняют график и бюджет реального объекта.
